导电滑环材料的选择

文章出处:滑环厂家 人气:发表时间:2019-01-04 09:17

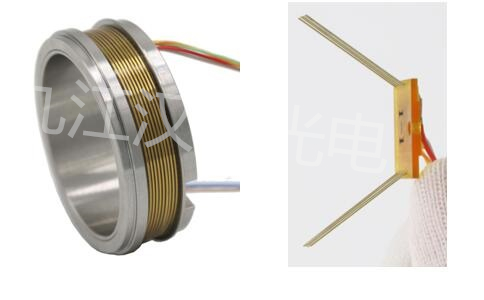

导电滑环又叫做集电环,还可以称作集流环、回流环、转接器等等。它主要由绝缘材料基体(绝缘环部分)、滑动接触导电表面(导电环部分)、弹性材料(电刷丝)以及轴承、支架、防尘罩等等其他辅助的组件共同构成。导电滑环属于高技术精密机械产品。其材料的选择直接影响了滑环的性能高低,质量的好坏,因此,如何对导电滑环材料进行选择呢?

导电滑环材料选择

导电滑环与电刷丝的选择:导电滑环是一种摩擦电接触,因此导电滑环与电刷丝是其核心关键部件,为了提高滑环的导电性和耐磨性,导电环一般采用62铜环电镀超硬金,电刷丝采用特殊成份的贵金属金合金,接触稳定,耐磨性好。
轴承的选择:轴承的主要功能是支撑机械旋转体,降低其运动过程中的摩擦系数,并保证其回转精度。选用的时候一定要根据用户的使用要求来选型,如在高温、高速的情况下要选用特殊的轴承。我司一般选用P5精度或者更高的深沟球轴承或者推力球轴承,润滑脂符合-50℃-+80℃30年存放的需求。
支架与外罩的选择:支架与外罩的选择要考虑有足够的刚性,能够使用滑环在震动、冲击、高低温等恶劣的环境,我司一般采用钢结构组合支架个铝合金外罩,密封性好、抗震动、具有高防护等级。
绝缘材料的选择:绝缘材料的选择必须要确保额定的电压下不击穿,还需要具有一定的吸水性及防潮能力,能够使用一些高湿度等特殊的环境。
导线材料的选择:导线是传输信号和能源的载体,由于军工滑环需要克服各种恶劣的外在环境,如高低温、强震动等。导线一般选用温度范围-80---+250℃或者更优的导线。


导电滑环每一个重要部件的设计和材料的选择都至关重要。因此,在滑环的选择时一定要根据用户的技术参数和技术要求,选择不同的材料。切忌不能只为了降低成本而选择劣质的材料。致使滑环出现各种质量问题,影响用户体验。
