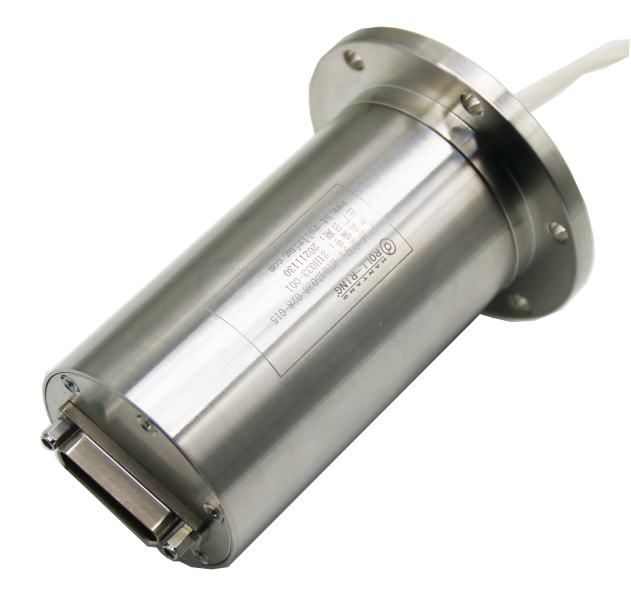

HT045028系列免冷却高速滑环引电器
-
产品详情
-
联系我们
免冷却高速滑环是我司核心关键技术之一。此款高速滑环采用最新的技术和工艺，无需冷却装置是该产品最大的特点,转子引线输出,定子连接线输出，最高应用转速18000转/分钟，根据实际需求配置不同转速。
技术优势
1. 汉唐的核心技术-摩擦副技术：金-金接触技术，在传输低电压的弱电信号优势明显。
2. 一体式浇注工艺：保证环槽与轴承的同心度≤0.01mm。
3. 镜面加工技术：保证滑环接触面光洁度可达Ra0.02，接触更加可靠。
4. 精密零部件制造工艺：尺寸公差＜0.01mm，精度高，性能更稳定。
5. 先进的刷丝调制处理工艺：接近于零压力的电刷设计和调试工艺，滑环寿命延长了1/3。
6. 尺寸小，结构紧凑，可满足用户的空间限制要求。
7. 滑环采用整体304不锈钢金属结构，密封性强，适应于极恶劣的环境。
8. 无需额外冷却,转速高，此款滑环最高转速可达 18000转/分钟。
9. 在18000转/分钟的转速下，可连续工作90小时。
技术参数
|
电气技术指标 |
|
|
工作环路 |
12-20-28路可选 |
|
绝缘电阻 |
≥110MΩ/250V/DC |
|
额定电压/电流 |
80VDC/1A |
|
抗电强度 |
≥250VAC/50Hz/60s |
|
动态电阻变化值 |
≤10mΩ |
|
导线长度 |
标准600mm（可根据要求调整） |
|
机械技术指标 |
|
|
额定转速 |
2000-18000转/分钟 |
|
工作寿命 |
1亿转 |
|
工作温度 |
-20℃～80℃ |
|
工作湿度 |
25～95%RH |
|
接触材料 |
金-金 |
|
壳体材料 |
304不锈钢 |
|
最大启动力矩 |
<2N.cm |
|
防护等级 |
IP65 |
应用领域:用于高速测试平台应变片信号、热电偶信号等，如航空发动机测试、高铁部件测试、汽车轮毂性能测试！
外形结构图：由于涉及到技术保密问题，外形结构图不便公开，如有需求请致电我们的技术工程师13097026902（微信同号）
