滑环引电器与集电环之间的关系

文章出处:滑环厂家 人气:发表时间:2019-11-06 13:49

         滑环引电器是一种连接机械设备并能360度无限制旋转传输电流和信号的一种装置,它的英文名字是slip ring,不知道是由中文译成英文的,还是因为英文Slip ring而译成滑环的,我相信是后者,因为中文里面从来没有听说过滑环两字,就算是现在你如果问很多人滑环是什么,大部分也是回答不上的,只有用到这种产品的用户才能知道滑环到底是何物。其实滑环的作用非常大,应用也越来越广泛,滑环引电器可能称为导电环、汇流环、换向器、集电环、旋转接头等,那么有人会问到,滑环引电器等同于集电环吗?先不急着回答,且看下文解释。
         我们最先知道的集电环是指那些体积很大、环很粗、刷与主体结构分离的传输装置,这种集电环主要是采用碳刷紧靠铜环接触并传输电流的基本技术,由于产品体积大,比较适合那种转速非常慢、传输电流较大的机械设备,如果一旦转速超过500RPM,有些甚至达到1500RPM,碳刷因快速摩擦会产生大量的磨屑和碎渣,如果不及时清理会导致产品发热、严重的会烧毁集电环从而引发事故。集电环清理也不是一件容易的事情,需要把机械设备停下来,把集电环拆分再清理磨屑,如果发现碳刷变形,需要马上更换,因为有可能导致接触不良。另集电环有一个最大的缺点就是它比较适用于大电流传输,如果要传输某种信号比如工业以太网、USB、伺服电机等信号,集电环是不能胜任的,这种时候就需要讲到我们的主角滑环引电器了。

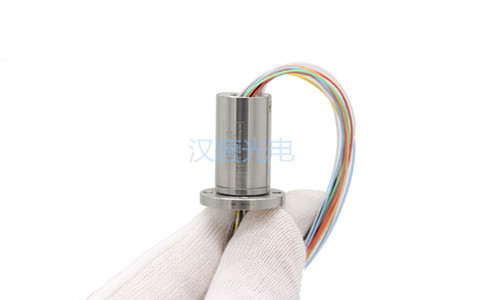

          滑环引电器是一种非常精密的电器产品,它的原理是由集电环而来的,与集电环不同的,滑环引电器的体积可大可小,小到可以与一枚硬币相比,大到比某些集电环还要大,但是其内部结构不像集电环那么粗糙,相反,滑环引电器是非常精细精密的传输设备,从设计到材料加工,所涉及到的加工艺与集电环非常不同的,为了其传输介质更广、传输更加稳定,滑环引电器的精度和同心度要求非常高,而且传输方式也更加灵活,它可以从滑环的任意一个方面引出线或者接线柱,滑环引电器的样式、主体材质、外表颜色等,具体都可以按客户的要求定制。


         以上所述,从严格意义上来说,滑环引电器也是集电环,都是属于电接触滑动连接的原理范畴,但它的范围更广泛,集电环是滑环引电器的原形,它是传统的滑环引电器,这些从国内外几十年前的技术和工艺水平可以看出来,但是我们所说的滑环引电器一定不等同于集电环,滑环引电器包含了集电环,也就是说传统意义上的集电环只是现如今滑环引电器的一种。
