导电滑环的几大分类方式
导电滑环是把电流或者信号从设备的旋转端传输到固定端的一种机电装置,它可以连接需要旋转的任何机电系统中的旋转和静止的设备并能360度无限制旋转传输电流和信号的关键装置,导电滑环可称为旋转连接器、换向器、集电环、汇流环等等。导电滑环是一款特殊定制的产品,很少有客户能用到标准的产品,因为每个行业的机械设备不同,参数不一样,所需的导电滑环也不一样,但是我们可以按照分类了解到我们所需的导电滑环到底属于哪种?

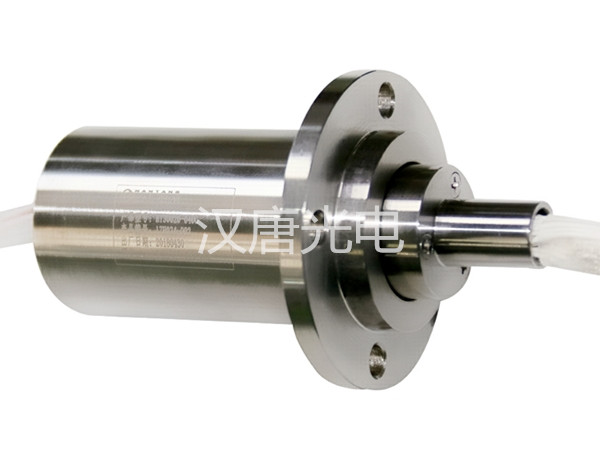

首先从结构上来看,导电滑环主要有法兰式、空心轴式、盘式、圆柱式和分体式,其中法兰式滑环可以做成分体式的也可以做成圆柱式的,空心轴式的滑环(也称为过孔滑环)因客户所需安装的空间而异也可以做成盘式的和圆柱式的,还可以做成分体式的。但是大部分用户所用到的都是圆柱型的空心轴滑环,除非特殊的工作环境比如旋转门、电缆卷线筒等对滑环的高度有很严格的要求,才会用到盘式的导电滑环,盘式滑环也可以称为径向滑环,它的环路是由径向散开的,所以一般外径跟通路数和电流成正比,但是高度很矮。
其次从传输介质上来看,我们可以把滑环单纯地分为电滑环、信号滑环、气滑环、液滑环和气、液、电组合滑环。其中电滑环按电流的大小可分为弱电滑环和大电流滑环;气液电组合滑环可以是气和电的组合,或者气和液的组合,有可能是液和电的组合,还可以是三者组合,具体因客户的需求而异;信号滑环按信号的不同可分为普通的开关控制信号、工业以太网信号、USB2.0或3.0信号、伺服编码器信号、热电偶信号、热电阻信号、光纤信号等等;另外按传输介质来看还有一种是水银滑环,这种是以液态水银为导电介质的,将固定端和旋转端集成在一起的,不需要摩擦接触而传输电流的,但是水银滑环有一个很大的缺点就是,水银不环保且容易挥发,使用寿命非常短。
最后从应用范围来分类,导电滑环主要有工业滑环、医疗滑环、风电滑环、军工滑环等。工业滑环一般是用于各行各业工厂里的所有机械设备,包括电缆卷线筒、包装机械、机器人手臂、挖掘机械、工业自动化设备等;医疗滑环主要是用于医疗行业的手术灯、无影手、CT机等机械设备;风电滑环主要是用于风力发电、因其传输的电流非常大,体积也相应的非常大;军工滑环一般是用于航空航天、军用雷达、卫星、安防武器等精密设备中。
以上就是导电滑环的几大分类,用户可以根据使用的情况和工作参数对号入座去选择相类型的导电滑环。尽管滑环的分类非常多,但是工作原理都是相同的,所使用的材料有所不同,但大部分都是采用贵金属作为接触材料,采用金属物料做主体材料,极少一部分使用工程塑胶。我司的滑环设计结构精巧、安装方便、使用性能稳定、性价比高、寿命长、转速高,根据不同的要求可适用于高速、强腐蚀环境、高温环境、大数据传输等特殊领域。经过多年的研发,高速滑环、长寿命滑环、微小型滑环等是我司的核心关键技术,一直以来我们为尖端军事领域、航空航天、航海船舶、风力发电、医疗器械、工程接卸、电力仪表、饮料机械、自动旋转门等各研究所及科研院校提供各种高精密导电滑环和技术支持,成熟完善的解决方案和可靠的品质,得到用户高度认可,欢迎广大用户前来咨询订购或进行滑环技术交流。更多滑环信息,请关注九江汉唐光电传输技术有限公司,网站http://www.ht-rollring.com/
