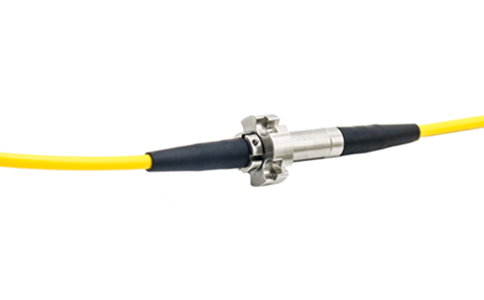

光纤滑环也是属于滑环的一种，在整个行业中也被称作光纤旋转接头以及光纤旋转连接器，它是以光纤为数据的载体。那么今天我们来分享下光纤滑环原理、分类、优点、及用于领域的知识。


一、光纤滑环原理：采用光纤为数据传输媒体，为解决旋转连接的系统部件之间的数据传输，提供了最佳的技术解决方案。特别适合应用在需要无限制的，连续或断续旋转，同时又需要从固定位置到旋转位置传送大容量数据、信号的场所，能改善机械性能，简化系统操作，避免因活动关节的旋转对出光纤的损害。

二、光纤滑环分类：

1 按工作原理可分为无源光纤滑环、有源光纤滑环。有源器件体积较大，抗干扰能力较弱，传输信道少，目前以无源光纤滑环为主。

2 按照通道数可分为单通道、多通道。单通道光纤滑环，一般使用光纤直接对接和使用光纤准直器扩束对接。如普林的6.8mm外径滑环用的就是光纤对接，浦深光电6.7mm外壳直径采用特殊光纤准直器耦合对接。多通道光纤滑环通道数可到100，传输信号的容量大，不过它结构和生产工艺相对复杂。

三、光纤滑环与传统的传输信号的电滑环相比，有以下优点：

1 仅用使用光进行信号传输时，无电磁泄漏，保密性好，抗电磁干扰。插入损耗<2dB，插入损耗变量<1dB，无泄漏，抗电磁干扰能力强。

2 光纤滑环无接触传输，无介质磨损，寿命长，很容易达2亿转以上。

3 光纤旋转连接器传输带宽远远大于电信号旋转连接器。 .

4、传输距离远，无中继传输可达上百公里；

5、转速高，单通道产品可达上万转每分钟

6、高传输速率,单纤维单波长可达10 gb / s,利用波分复用技术,在同一光纤可以多达几十个信号同时传输。

四、光纤滑环应用领域

 1、光电经纬仪、直升机、飞机、无人机、卫星、飞船、潜艇、声纳探测设备、水听器、无人潜水器；

2、视频监控系统、物料输送系统、风力发电、雷达系统、舰艇系统、火控系统、车辆系统；

3、石油平台、医疗CT、工业机器人、高空气球、包装设备、周视平台、远程机械遥控；

4、工业传感器等高速视频、数字、模拟信号的传输和控制。
