滑环整体是导通的吗?

文章出处:滑环厂家 人气:发表时间:2018-12-19 17:36

滑环是负责为旋转体连通、输送能源与信号的电气部件。也可通俗的统称为“旋转连通”或“旋通”。滑环通常安装在设备的旋转中心,主要由旋转与静止两大部分组成。旋转部分连接设备的旋转结构并随之旋转运动,称为“转子”,静止部分连接设备的固定结构的能源,称为“定子”。我记得前几天有为朋友问到过一个问题:滑环整体是导通的吗?当时帮他解答了这个问题后感触很深。由于滑环属于细分领域,或许很多人只知道它是用来为两台设备传输电能和信号的,对其了解地还不够深入。那么今天我就这个问题来详细地说明下。

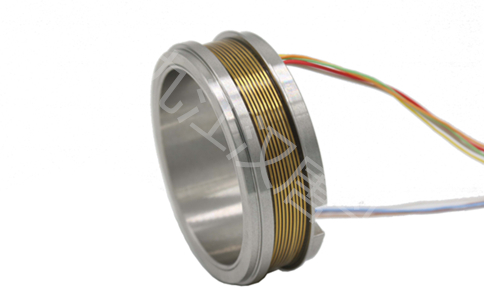

滑环

滑环整体不是导通的。滑环内部需要过电流和电压,还有各种复杂的信号,根据需要传输的路数的电流和信号设计环路数,其中环与环,环与壳之间由特殊的绝缘材料隔绝开来。目的是为了线路间的电流和信号如何不相互干扰。

其绝缘性能是一个非常重要的性能指标,如果绝缘强度不够,绝缘材料就有可能被击穿而失去绝缘性能。绝缘性能取决于对连接槽的加工工艺,而且应该保证在完成灌胶程序后能够保证结构有足够的绝缘性能。为了保证导电滑环的正常工作,应对其绝缘性提出较高要求,其中导电滑环的环间绝缘电阻应该不得小于10M,仪器耐压应该保证在1000V电压作用不被击穿。如果滑环整体导通了就失去了其本身的作用,滑环就失效了。因此滑环整体是不导通的。它是由一片片的绝缘垫圈把环与环,环与壳之间隔绝开来的。目的就是绝缘,不让每路之间相互导通。

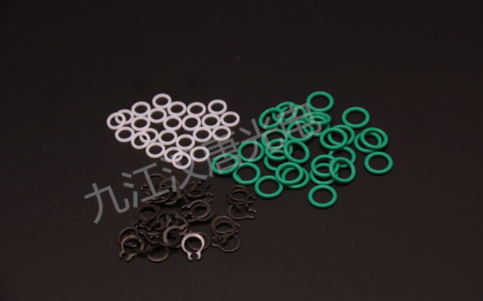

滑环绝缘材料
