根据滑环的内部结构和应用领域的不同，可分为碳刷滑环和电刷滑环，碳刷滑环内部结构是采用碳刷与铜环接触，而电刷滑环采用的是电刷丝接触。碳刷滑环主要是应用于过电流比较大的领域，电刷滑环相对体积小很多，传输介质更广、传输结构更加精密、传输方式更灵活、传输效果更加精细。主要应用于现代精密机械部件。那么今天接下来要将的是滑环是碳刷原作原理。首先我们来了解下滑环和碳刷是什么？

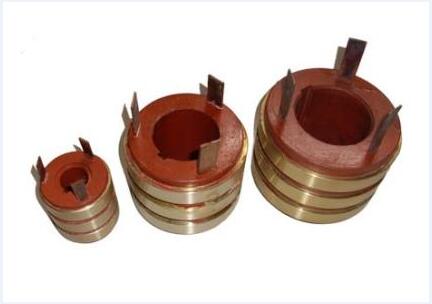

这里的滑环当然指的是传统的碳刷滑环，也叫集电环。集电环的材质要求机械强度大，并是电的良导体，还要具有耐腐蚀性，在与电刷滑动接触时，必须具备耐磨性和稳定的滑动接触特性。

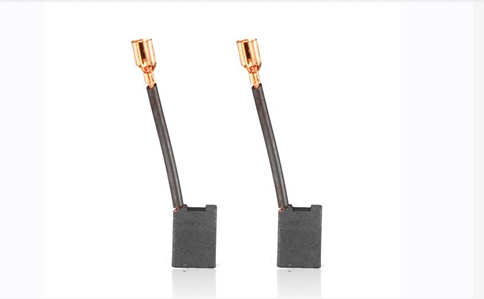

碳刷也叫电刷，作为一种滑动接触件，在许多电气设备中得到广泛的应用。碳刷在产品应用材质主要有石墨，浸脂石墨，金属（含铜，银）石墨。它一般是纯碳加凝固剂制成，外型一般是方块如下图。1）使用寿命长并不磨损换向器或集电环。2）具有良好的换向和集流性能，使火花抑制在允许的范围内，并且能量损耗小。3）电刷运行时，不过热，噪音小，不破损。

了解了什么是滑环和碳刷之后，接下来我们就来分析滑环与碳刷的工作原理。其实工作原理跟普通的滑环的类似，它这里主要采用的是碳刷紧靠铜环的技术，利用碳刷在电动机或发电机或其他旋转机械的固定部分和转动部分之间传递能量或信号。将外部电流(励磁电流)通过碳刷而加到转动的转子上(输入电流);将大轴上的静电荷经过电刷引入大地(接地电刷)(输出电流);将大轴(地)引至保护装置供转子接地保护及测量转子正负对地电压;改变电流方向(在整流子电机中，电刷还起着换向作用)。换向器由电刷和换向环组成，由于转子的转动，电刷始终与换向环进行摩擦，且在换向的瞬间还会产生电火花灼蚀，所以电刷是直流电机里的易损件。
