滑环是什么?滑环结构是什么样的?

文章出处:滑环厂家 人气:发表时间:2018-10-09 17:27

            是什么滑环?随着近年来科技和工业水平的不断提高,一些需要传输信号和能源的设备也不断的产生,在电气设计过程中,机械部件360°无限制连续旋转时,导线需连接到旋转部件上,电气工程师就会遇到导线缠绕问题,这个时候,他需要一个电旋转连接器,俗称电滑环来实现旋转传输电信号以解决这一问题。滑环能够提高系统性能,简化系统结构,避免导电在旋转过程中造成扭伤,是实现两个相对转动机构间的图像、信号及电力传输的精密输电装置。

            认识了什么是滑环,那么滑环的整体结构是什么样的呢?滑环由电刷、导电环、绝缘材料、粘结材料、组合支架、精密轴承、防尘罩及其他辅助件组成的。下图便是滑环的整体结构图。其中导电环和电刷是整个滑环的核心部件,是滑环技术指标最重要的功能部位。为了满足长寿命、可靠接触等要求。九江汉唐光电的导电环和电刷一般采用贵金属材料。导电环和电刷需要匹配使用,即滑环摩擦副。滑环摩擦副的意思就是根据滑环不同的使用要求和使用领域,配备不同的贵金属成份材料。从而达到最大的使用要求。通过合理的摩擦副匹配,导电环和电刷相互接触,传递信号,输送电力。滑环在传输能源和信号的时候,相互之间不能发生串扰,因此绝缘材料在滑环中是起到环与环之间绝缘的作用。绝缘性能也是非常重要的性能指标之一,绝缘灌封材料选用绝缘耐压性能优越、抗老化能力强工程塑料或树脂,在真空环境下工作的还需要对真空放气性有特殊要求(常用的材料:聚四氟乙烯、聚酰亚胺、聚砜、聚醚醚酮和环氧树脂)。轴承是带动电刷与导电滑环作360°旋转部件,根据不同的需求,一般选用P5精度或者更高的深沟球轴承或者推力球轴承,润滑脂符合-50℃-+80℃30年存放的需求。滑环外罩也叫防尘罩,在整个使用过程中起到保护的作用,外壳材料及结构件必须是金属,如:铝合金、不锈钢或钛合金,以减少使用情况下震动冲击和高低温对产品的性能的影响。

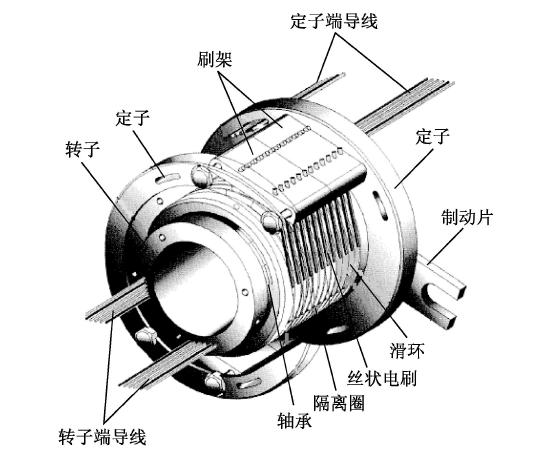

滑环结构图

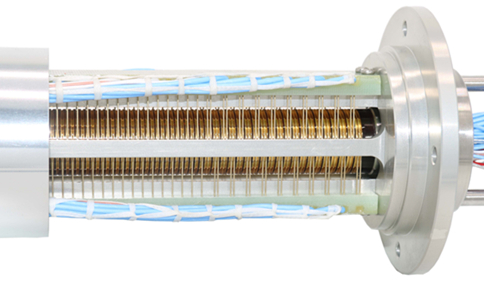

            通过上面的简单的描述,相信对滑环和滑环结构有大致的了解,其实滑环看似很简单,从外表面上看也是由简单的几个部件组成。但是,滑环属于高精密机械部件,属于技术含量非常高的产品,是航天军工领域必备的部件之一。滑环的每一个部件都至关重要,特别是材料的选择和加工工艺都影响到了其使用性能。因此,要选择一款长寿命,高性能的滑环,要特别地从材料和工艺制作的水平去多方面考虑。九江汉唐光电在滑环领域专注了20多年,主要研究方向是滑环的基础材料和加工工艺。在基础材料方面的研究成果主要有12中导电环和电刷丝的接触摩擦副,应用于高速滑环、长寿命、强腐蚀环境、高温环境、大数据传输等特殊领域,更合理的使用摩擦副将极大提高滑环的使用性能。在加工工艺滑环我们自主研发了一体式浇注工艺,大大地提高了滑环的整体精度。提高了使用寿命和整体性能。以下是我司研制的用于军工领域长寿命导电滑环,寿命1.5亿转!

滑环
