精密导电滑环摩擦副技术

文章出处:滑环厂家 人气:发表时间:2019-10-16 15:22

           精密导电滑环具有精度高、结构紧凑、寿命长、环境适应好等特性,因而广泛应用于稳定平台及精密转台。

           目前国内的精密导电滑环是从二十世纪六、七十年代开始研制的,经过多年的研究已形成多品种,多规格的产品系列,目前各单位的技术水平相差不大,均局限于产品研发,从事摩擦副材料深层次的性能研究不多,产品的系列化、标准化程度不高,还存在一定的工艺和技术问题。随着国防装配技术的发展,现有技术不能完全满足国防装配提出的高可靠性、高精度、长寿命、低摩擦力矩的要求。国内的产品与国外的产品的差距主要表现在动态噪声、使用寿命、摩擦力矩方面。

           九江汉唐光电是目前国内唯一一家专注于精密导电滑环摩擦副材料和工艺设计研究的科技型企业。导电滑环在工作过程中电刷刷丝与导电环之间存在接触磨损,为了保证滑环正常工作,刷丝材料需要具备优良的力学、化学及电学性能(高韧性、耐磨性、高导热、抗氧化、抗腐蚀等)。因此导电环选材时需考虑刷丝材料的各项性能,以达到合理的匹配。我们专门设立了贵金属成份分析和匹配实验室,为导电滑环电刷丝的选用提供依据。在摩擦副匹配工艺设计上,我司采用单环双刷并联滑动摩擦副设计(如下图一所示),即两根刷丝并联与一个导电环构成一个回路,这样即使单根刷丝出了问题,也能保证电信号的正常传输,提高了电信号传输的可靠性。在某些特殊的情况下采用双环丝刷并联的设计(如图二所示)。这种设计方式在原有的单环的基础上多加了一环,把两环合并成一环,形成一个回路,传输电流更大,接触更加可靠。

精密导电滑环刷丝工艺

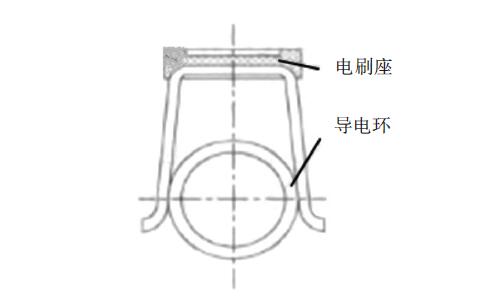

图一
精密导电滑环

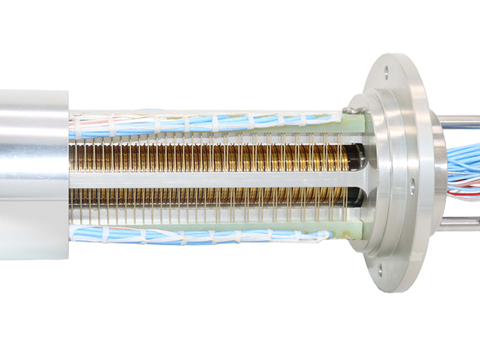

图二
