技术背景

过孔导电滑环是目前导电滑环中应用较多的一种结构形式，通过滑环中间的过孔与客户端转抽配合来实现旋转导电。传统的过孔式导电滑环环道转子都是一个整体，使用时整体装配在转轴上，拆装都是轴端操作。在一些特殊的应用场合，滑环安装完成之后，客户往往还需要在轴端的其他部件和设备拆除，工作量较大且容易给其他部件或者设备甚至整个系统带来风险。基于安装、维护、维修的便捷性，同时保证其他部件和设备的可靠性，需要对滑环的结构形式做出调整。

针对现有的技术存在上述问题，九江汉唐光电研发和设计和一种分体式过孔导电滑环，将传统的一体式转子设计成分体式（如下图所示）。图一是整体组装在一起的分体式过孔导电滑环。图二是滑环内部结构图。

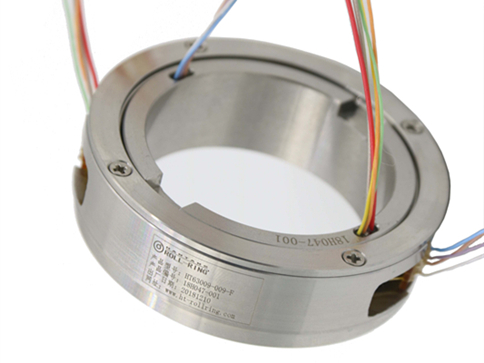

图一

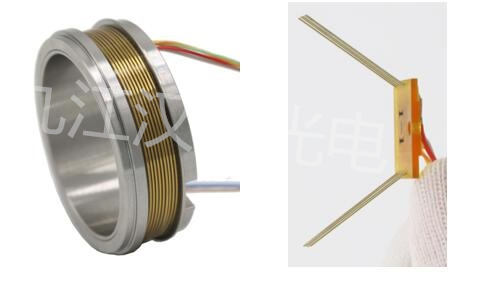

图二

汉唐光电分体式过孔导电滑环的优点：

1、铜环与电刷分体，分离的零件整合的组装、可使用客户现有的轴承系统、通过设备的定子和转子保持相对旋转和支撑，节省用户成本。

2、电缆从内部通过电刷和环道进行连接，用户无需二次安装电刷。

3、分体式设计，可以从转轴径向安装，不受轴向其他部件和设备的限制，模块化组装，组装效率高，可靠性高，安装、拆卸和维修方便，可以从转轴径向操作，局部损坏可以局部更换，成本低。

4、采用贵金属金合金金-金作为接触传输材料、精密的零部件加工工艺和精密制作工艺，具有低扭矩，低摩擦，低电气噪音、超长寿命等特点，适用于各种细小精密仪器。
