导电滑环耐压强度检验方法及注意事项
导电滑环的耐压强度是指导电滑环里的绝缘零部件及绝缘材料对电压的耐受能力,能抗多少伏的电压。通常对于绝缘体来说,绝缘性能越好耐压能力越强,一般是越大越好。导电滑环的耐压强度的检测是一项非常重要的检测项目,在设计和制作的时候一定要满足其工作时候的电压要求,否则绝缘材料容易被击穿而导致滑环的失效。

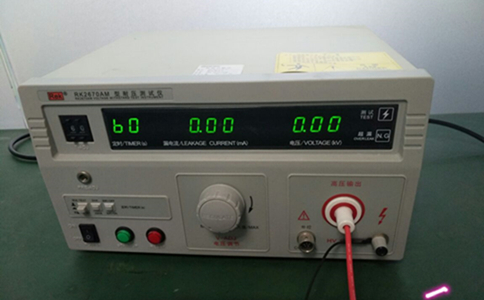

在实际应用中我们使用绝缘耐压仪来测定指定绝缘体的耐压强度。当作用在试验目标件上的电压超过一个极限时,绝缘体被击穿而失去绝缘性能。那么这个电压就是这个试验目标件的耐压强度。那么下面是导电滑环耐压强度的检测方法:
1、设定测试时间70秒(调节电压时间10秒加正常测试时间60秒),漏电流设定为20毫安。
2、环体引线按(1/5/9…41)、(2/6/10…42)、(3/7/11…43)、(4/8/12…44)分四组分别并联焊接,并依次定义编号为一、二、三、四,电刷引线应无短接。
3、按抗电强度测试仪使用说明依次用500V/AC/50Hz测试外壳与4组引线的抗电强度。
4、再测试一号引线组与剩余3组引线的抗电强度。
5、再次测试二号引线组与剩余2组引线的抗电强度。
6、最后测试三号引线组与四号引线组的抗电强度。
注意事项:
1、在检测的前,一定要带上绝缘橡皮手套(规格必须大于测试电压的3倍),脚下垫绝缘橡皮垫再从事与电有关的工作。以防高压击穿造成生命危险。
2、机器必须放在非导电的工作台上,操作人员硾待测物之间不得使用任何导电材料。操作人员的位置不得有跨越待测物去操作或调整耐压测试仪的现象。操作人员不可穿有金属装饰的衣服或佩戴金属饰物,如手表、戒指等。
3、万一发生任何问题,请立即关闭高压输出和输入电源。
在对导电滑环的耐压强度检测时导电环的绝缘性能要好,环间绝缘电阻要大于10MΩ,耐压1000V而不被击穿,例行试验后也应满足绝缘要求。
