导电滑环是实现两个相对旋转机构间信号、电流传输的精密输电装置，而高速导电滑环是专门针对需要高速旋转导电或高速旋转传递各种信号的精密机械设备研发的一款高速滑环装置，本文将介绍九江汉唐光电60路高速导电滑环的设计方案：

1、环路数：60路，合格路数为60路，其中滑环自用温度检测系统使用6路，客户使用40路，备用14路用于后续客户系统升级使用。
2、最高转速：最高15000转/分钟（需要配套我公司专用高速热量交换系统才可安全使用），最长使用寿命1亿转。
2、防护等级为IP64，即：防尘为6级：灰尘封闭：柜体内在20毫巴的低压时不应进入灰尘；防水等级为4级：防止飞溅的水侵入 防止各方向飞溅而来的水侵入
3、接触材料：该高速导电滑环采用金合金丝与镀金环槽弹力接触方式，保证高速导电滑环高导电性和超耐磨性。

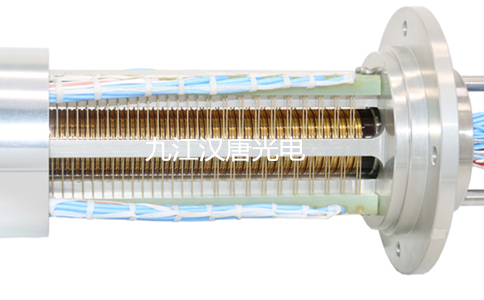

4、滑环技术：环体组件采用环片焊接后碟片组装，高温真空整体浇注技术方案，经过粗加工会让高低温失效赛选后，一次装夹精加工轴承安装部位和环槽，保证环槽和轴承安装部位的同心度≤0.001mm，环槽功能区表面光洁度Ra≤0.02，表面镀敷我司自主研发的D03自润滑超硬镀层工艺，镀层硬度可达Hv400。电刷组件采用贵金属合金丝（主要成分金银铜等多元合金，是我司为高速导电滑环特别研制的金合金丝），刷丝固定板采用环氧树脂材料，经过环氧树脂灌封后精密调制成统一角度，采用模拟计算亿实际高速跑和相结合的方式，精密调整刷丝接触压力和保证所有刷丝接触压力的一致性。
5、实际应用：主要用于传输和采集旋转叶轮内部流动的压力传感器或热电偶的测量信号。延续我公司高速长寿命精密导电滑环的设计方案。该技术目前已广泛应用于航空发动机震动测试，技术先进，性能稳定。

版权申明：本文版权属九江汉唐光电所有，未经允许不得抄袭和转载，维权必究！
