20000转/分钟微小型高速滑环

  • 产品详情

  • 联系我们

高速滑环作为我司的三大核心关键技术之一,此款微小型高速长寿命滑环已大量成功应用于某机组型号,经过用户充分的使用验证,我公司的高速滑环性能稳定,寿命长。主要技术参数指标如下:
1、额定电压:24VDC
2、绝缘电阻:>250MΩ/250V/DC
3、抗电强度:200VAC/50HZ/60s
4、额定转速:3000-20000转/分钟
5、工作寿命:500万转-1.5亿转
6、工作温度:-30℃~80℃
7、工作湿度:0-85%RH
8、接触材料:金-金(贵金属-贵金属/贵金属-电镀超硬金)
9、壳体材料:铝合金/304不锈钢/316L不锈钢
10、最大启动力矩:0.5N.cm
11、防护等级:IP51
~IP68可选

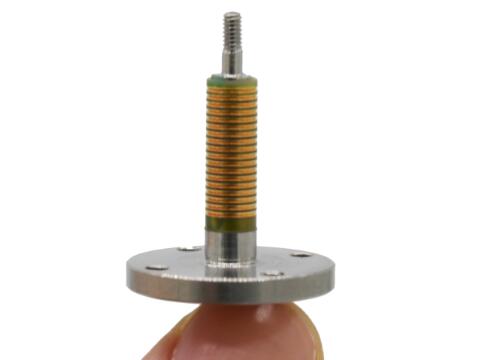

产品细节图
微小型高速滑环



技术优势
1、汉唐的核心技术(摩擦副技术):经过近5年的反复试验的一种特殊的超硬金合金镀层技术+贵金属配比技术,具有高耐磨和高导电双重特性,保证超长使用寿命。
2、汉唐自主研发的一体式浇注工艺:保证环槽与轴承的同心度≤0.01mm。
3、汉唐独立自主研发的环氧浇注配方工艺:在有限的空间范围内,可实现多通道稳定电信号传输。
4、镜面加工技术:保证滑环接触面光洁度可达Ra0.02,接触更加可靠。
5、精密零部件制造工艺:尺寸公差<0.005mm,精度高,性能更稳定。
6、先进的刷丝调制工艺:接近于零压力的电刷设计和调试,滑环寿命延长了1/3。
7、新颖的结构设计方式:结构紧凑,节省安装空间和重量,可以解决对安装尺寸限制的问题
8、滑环采用整体铝合金金属结构,密封性强,适应于极恶劣的环境。
9、在震动、冲击、高低温环境下,寿命长(最长可达1.5亿转),转速高(最高转速20000转/分钟)。

 10、定型标准产品,交货周期短。



外形尺寸结构图:涉及到技术保密问题,外形结构图不便公开,如有外形结构图纸需求,请致电我司技术工程师,电话:18000236142(微信同号)



应用领域: 用于高速测试平台应变片信号、热电偶信号等,如航空发动机测试、高铁部件测试、汽车轮毂性能测试!



定制说明:此款微小型高速长寿命滑环是已定型产品,并成功应用于某机组型号。如有不同的需求,我们的技术工程师可为您单独设计定制,可配不同的转速和寿命!还可定制超高转速(转速大于20000转/分钟)!
