新式端子式高速滑环

  • 产品详情

  • 联系我们

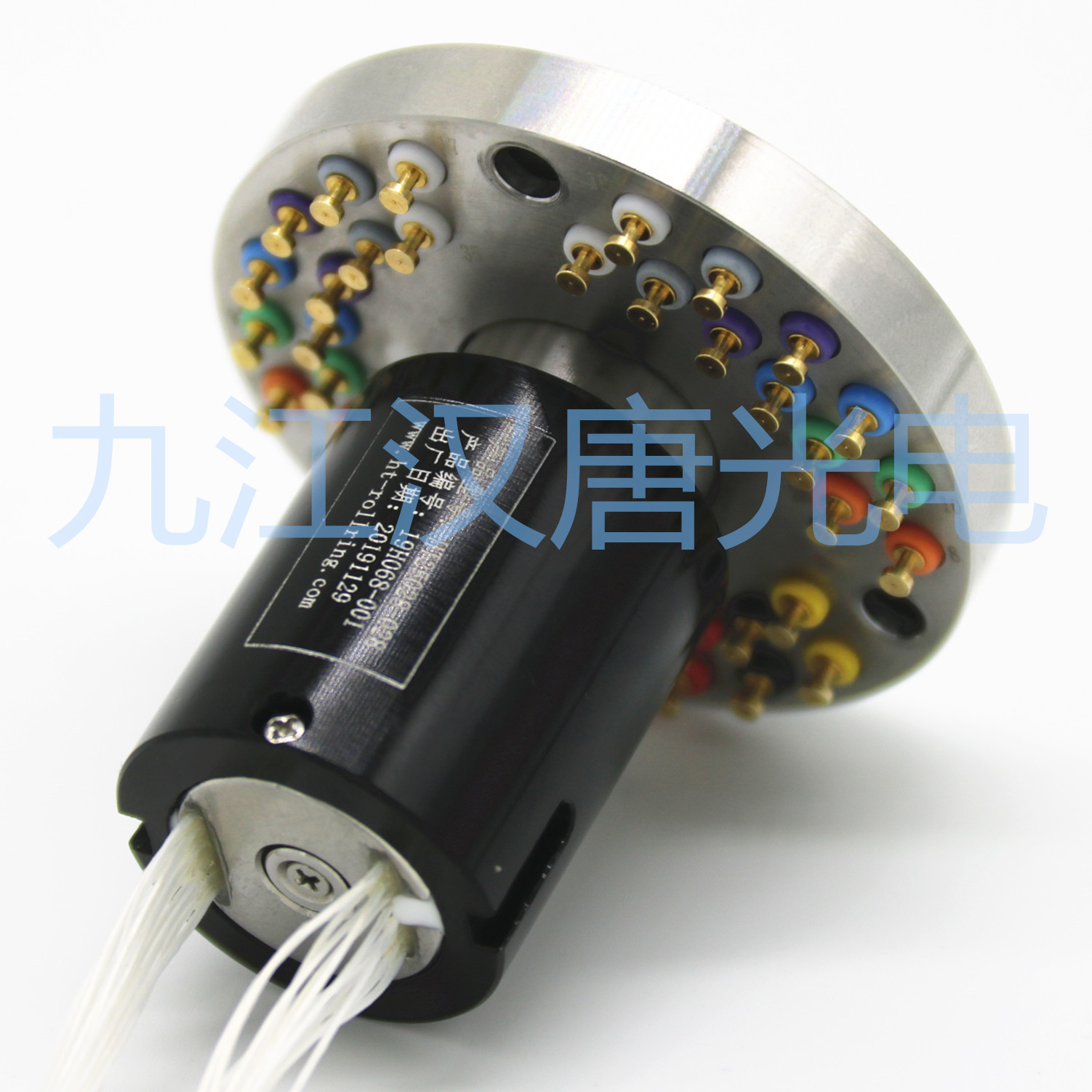

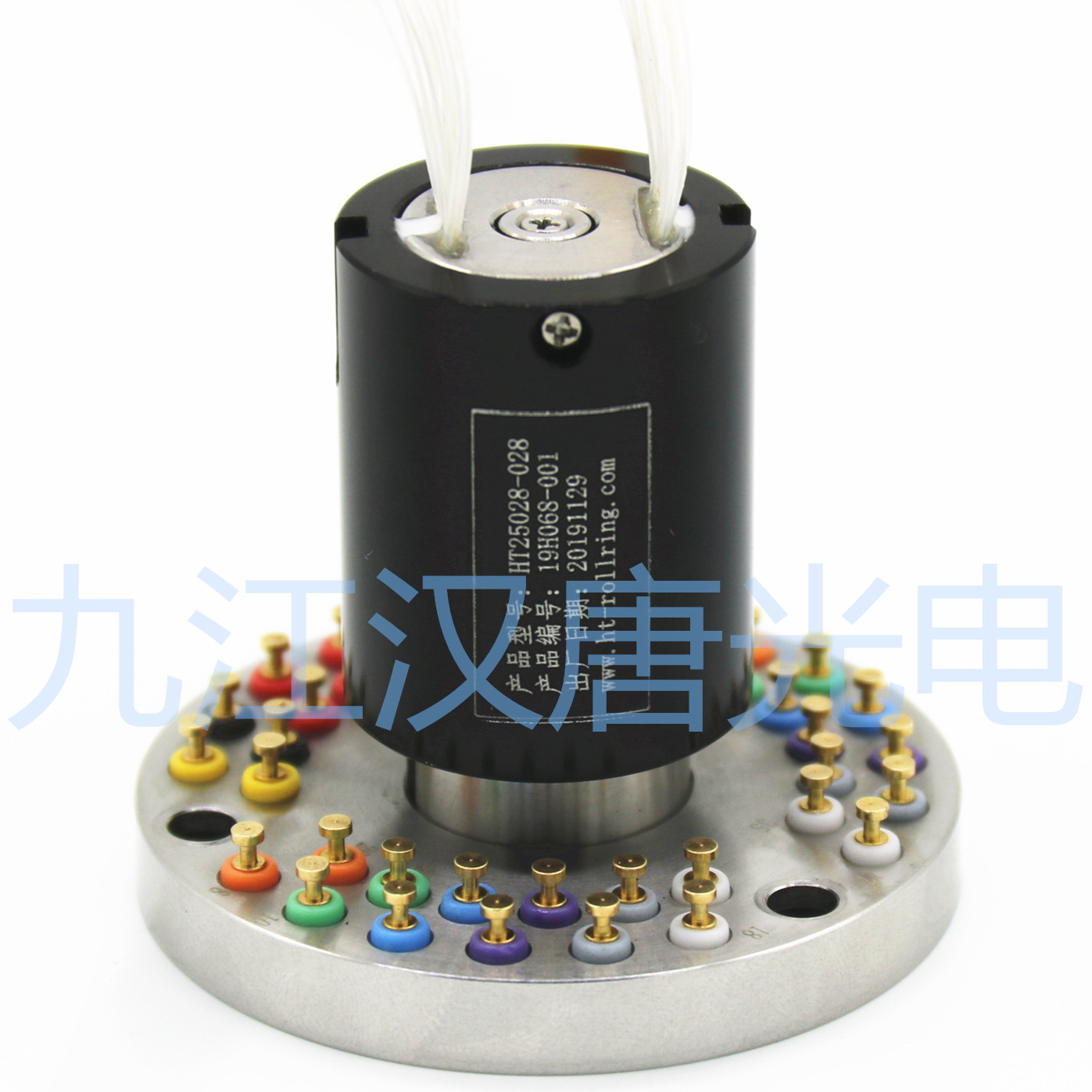

此款滑环是我司新研发出的一款定子带导线,转子带端子的高速滑环,转子端配有色码标识卡,安装方便,可定制高转速和长寿命!



技术优势
1、汉唐的核心技术(摩擦副技术):经过近5年的反复试验的一种特殊的超硬金合金镀层技术+贵金属配比技术,具有高耐磨和高导电双重特性,保证超长使用寿命。 减小噪音,适用于弱信 号仪器。
2、汉唐自主研发的一体式浇注工艺:保证环槽与轴承的同心度≤0.01mm。
3、汉唐独立自主研发的环氧浇注配方工艺:在有限的空间范围内,可实现多通道稳定电信号传输。
4、镜面加工技术:保证滑环接触面光洁度可达Ra0.02,接触更加可靠。
5、精密零部件制造工艺:尺寸公差<0.005mm,精度高,性能更稳定。
6、先进的刷丝调制工艺:接近于零压力的电刷设计和调试,滑环寿命延长了1/3。
7、新颖的结构设计方式:结构紧凑,小巧轻便,节省安装空间和重量,可以解决对安装尺寸限制的问题
8、不锈钢结构:坚固耐用,密封性强,适应于极恶劣的环境。
9、色码识别接口
10、防尘密封

技术参数

电气技术指标
设计环路 28路
绝缘电阻 ≥250MΩ/250V/DC
电流 1A
抗电强度 ≥300VAC/50Hz/60s
动态电阻变化值 ≤10mΩ
机械技术指标
额定转速 6000转/分钟
工作寿命 5000万转
工作温度 -45℃~65℃
接触材料 金-金
壳体材料 不锈钢
最大启动力矩 0.5N.cm
重量 ≤140g
防护等级 IP51~IP68可选



外形结构图:由于涉及到技术保密问题,外形结构图不便公开,如有需求请致电我们的技术工程师18000236142(微信同号)
