HT035018-A系列直连式长寿命高速滑环

  • 产品详情

  • 联系我们

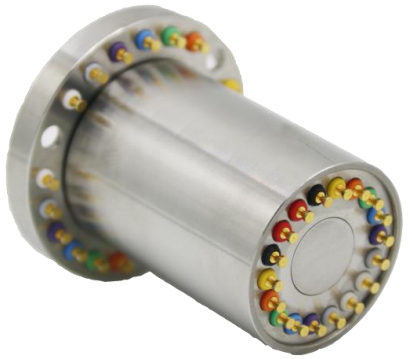

18路端子式高速滑环
该滑环是我们最新研发和设计的一款高速滑环,无需引出导线,配有色码标识的接口分别位于滑环的转子与定子上,安装方便。此款高速滑环转速10000转/分钟,寿命5000万转!




技术优势
1. 汉唐的核心技术-摩擦副技术:金-金接触技术,保证超长使用寿命。
2. 一体式浇注工艺:保证环槽与轴承的同心度≤0.01mm。
3. 镜面加工技术:保证滑环接触面光洁度可达Ra0.02,接触更加可靠。
4. 精密零部件制造工艺:尺寸公差<0.01mm,精度高,性能更稳定。
5. 先进的刷丝调制工艺:接近于零压力的电刷设计和调试工艺,滑环寿命延长了1/3。
6. 新颖的结构设计方式:尺寸小,结构紧凑,小巧轻便,可满足用户的空间限制要求。
7. 不锈钢结构:坚固耐用,密封性强,适应于极恶劣的环境。
8. 色码识别接口:安装方便



技术参数

电气技术指标

设计环路

≤18路

绝缘电阻

≥250MΩ/250V/DC

电流

1A

抗电强度

≥300VAC/50Hz/60s

动态电阻变化值

≤10mΩ

机械技术指标

额定转速

10000转/分钟

工作寿命

5000万转

工作温度

-45℃~80℃

接触材料

金-金

壳体材料

不锈钢

最大启动力矩

0.5N.cm

重量

≤105g

防护等级

IP51






外形结构图:由于涉及到技术保密问题,外形结构图不便公开,如有需求请致电我们的技术工程师13097026902(微信同号)


安装:
可以被固定在转轴末端。当固定在器械的转轴上时,可能需要一个适配器。滑环的转子有三个孔, 每个相距  120°。信号线可以绕过转轴的外径或者穿过转轴中心。如果需要,器械的转轴上需要开洞使信号线通过转轴中心。




定制说明:此款滑环可定制不同的通路数,如果您需要使滑环在极度震动的环境下工作,请联系我们!

长寿命滑环 高速滑环
