首页 >> 产品中心 >>无线激光通信遥测 >> HTFKL2784-K08-G20中空抱轴式无线激光通信遥测
详细说明

HTFKL2784-K08-G20中空抱轴式无线激光通信遥测

基于汉唐高速滑环的研发和高速转子测温应用积累的大量试验数据,根据用户不同工作场景的测温需求,我司特研发此款中空抱轴式高速无线激光通信遥测。此结构专为安装空间受限的设备研发,且中空内径尺寸可根据客户旋转轴进行定制。中空抱轴式结构使得轴的转动惯量小(1.05X10^-3 kg·m²),从而加快了响应速度,提高了传动效率。仅需延长设备旋转轴花键长度即可快速安装,避免更改原有设备结构。该原理是将温度信号从被测转子采集并转换为数字信号通过光为载体、空气为介质旋转状态下发送给定子的光接收,将光信号调制与解调成电信号通过连接器方式输出,实现高速转子非接触温度信号传输。

收藏
技术优势

1、转子无线供电,工作环境温度适应-40℃~80℃(超过范围可外置隔离装置);

2、此结构专为安装空间受限的设备研发,且中空内径尺寸可根据客户旋转轴进行定制;

3、中空抱轴式结构使得轴的转动惯量小(1.05X10^-3 kg·m²),从而加快了响应速度,提高了传动效率;

4、仅需延长设备旋转轴花键长度即可快速安装,避免更改原有设备结构;

5、防电磁外壳设计,不受外界磁场干扰;

6、可支持最高转速40000rpm温度信号稳定传输;

7、同时可测8个温度测点;

8、内置温度补偿,出厂精度标定,K偶测量温度误差不大于1℃;

9、非接触传输,适合长期温度监测,理论上无寿命限制。


商品参数

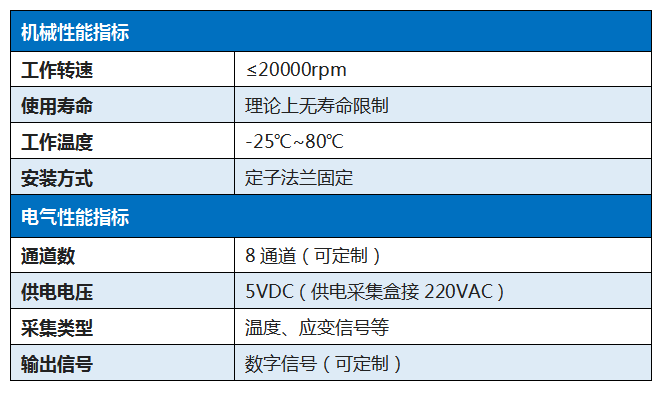

技术参数



×
