一、驱动电机技术发展瓶颈

         随着新能源汽车保有量的逐年增加，新能源汽车事故频发，起火、失控等运行安全问题不断凸显，迫切需要新的有效的新能源汽车电驱动运行安全性能的实时监测预警方法。通过实时测量其驱动电机内部温度、应变、振动等信号，再以秒级的频率传输并存储在系统中，就能够精准定位到驱动电机风险的早期迹象，降低因延误造成的后果，能够避免其升级为重大安全风险隐患。因此，新能源汽车驱动电机运行过程中的转子实时健康监测将成为评判其性能可靠的关键因素。

  二、汉唐解决方案

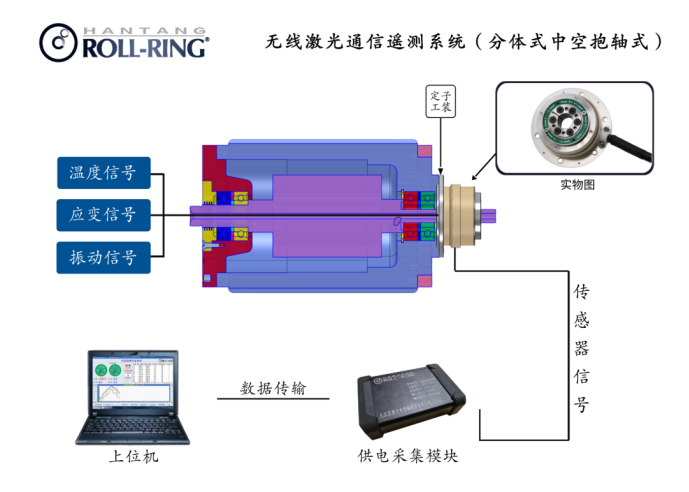

九江汉唐团队综合新能源汽车驱动电机研制过程中，需要对驱动电机转子进行长时间动态监测的需求上，在总结汉唐原有的“无线激光通信遥测技术”的经验基础上，自主设计了一款“分体式中空抱轴无线激光通信遥测系统”，产品结构设计采用“中空分体式结构安装便捷”、“传输信号非接触式结构”、“高温环氧树脂灌封工艺”等，进一步保障了高转速（0~20000rpm）、宽温域（-40℃~125℃）下的旋转信号传输的稳定性。其原理是从被测转子采集到的传感器信号通过光为载体、空气为介质发送给定子的光接收，将光信号调制与解调成电信号通过连接器方式输出，实现高速转子非接触信号传输。

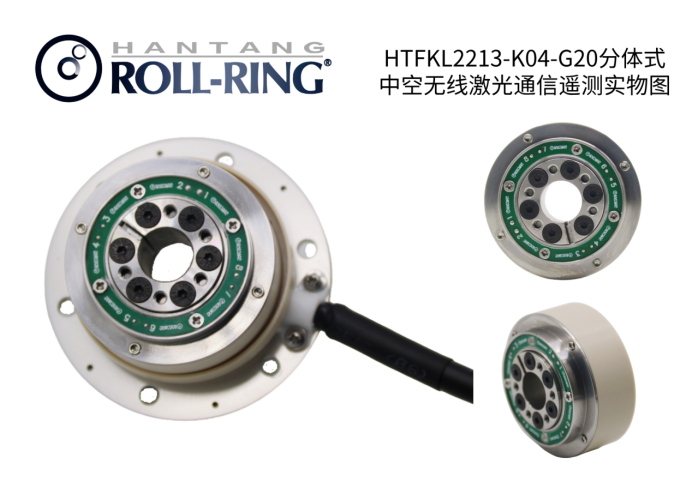

HTFKL2213-K04-G20分体式无线激光通信遥测系统

该系统由于利用光信号传输不受外界的电磁干扰，因此不会与设备内的电磁干扰发生耦合，避免了射频信号因导体感应或辐射耦合导致的信号失真问题。其结构尺寸小、安装便捷，可适配汽车测试台架、整车等测试场景，且无寿命限制的特点，可满足极复杂恶劣环境下的超高速旋转信号实时不间断的测量需求。

三、技术优势

    1. 转子无线供电，工作环境温度适应：-25℃~80℃（可定制-40℃~125℃）；

    2. 防电磁外壳设计，不受外界磁场干扰；

    3. 可支持高转速下的温度、应变、振动信号稳定传输；

    4. 转动惯量小(实际数据），试验件转子不承重；

    5. 内置信号补偿，出厂精度标定；

    6. 中空非接触传输，适合旋转轴长期健康监测。

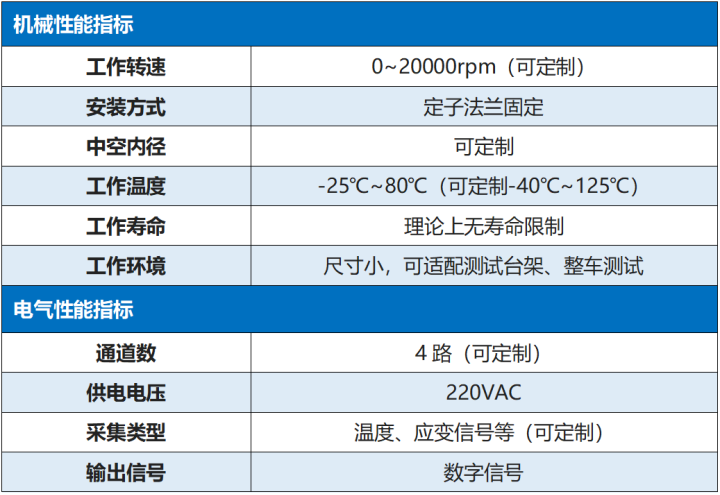

四、技术参数

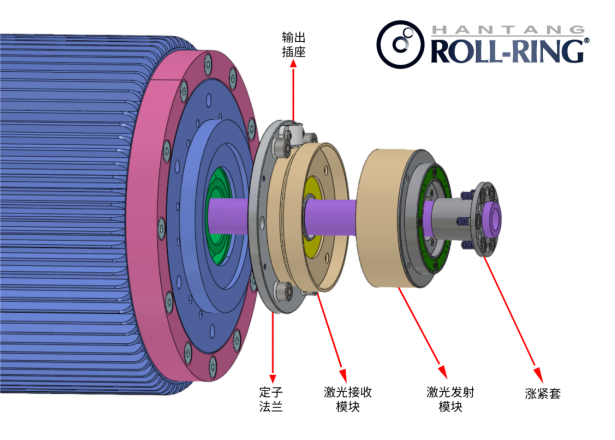

  五、安装示意图

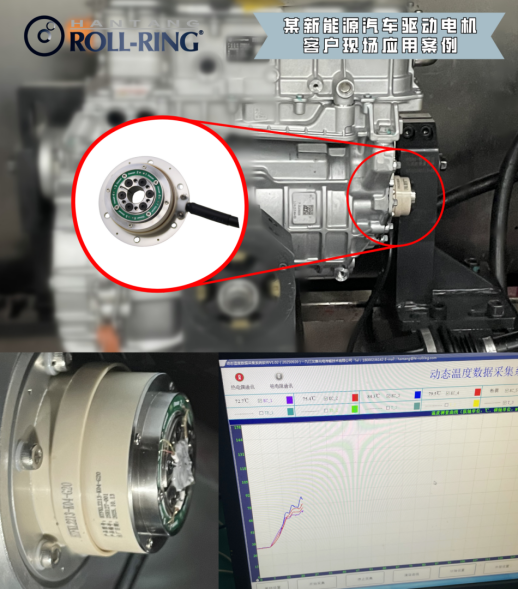

  六、现场应用案例

目前主要用于新能源汽车驱动电机、风机、高速轴承等高速旋转部件上转子信号实时在线监测，技术成熟可靠，能为用户提供方案设计到报告分析一站式服务。欢迎来电咨询。
