滑环类型有哪些?

文章出处:滑环厂家 人气:发表时间:2018-10-09 16:46

          目前国内、国际市场上使用的滑环主要有以下几种类型: 1、单丝(金合金材料);2、弹性材料和金合金的结合;3、碳纤维(银刷丝束);4、电触头形式;5、多刷头式电刷;6、墨合金碳刷;   我司主要采用1型和2型生产;经过无数次试验及客户实际使用验证,我司采用独有角度的“V”槽设计,配合独有角度和特殊配方的金合金电刷丝,产品性能更加可靠;核心环片的精密生产工艺,表面粗糙度能高达Ra0.02,配合特殊金合金镀层,能达到最佳的耐磨效果;

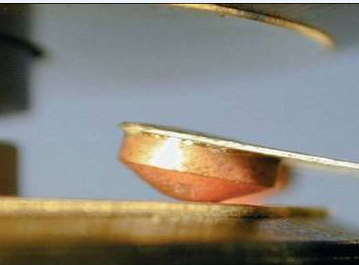

滑环的类型1  单丝(金合金材料)

单丝金合金材料优点:一次性折弯成型、稳定性比较好、耐磨性好,缺点弹性有些不足。刷丝材料设计刷软这样设计为了更好的与环硬作为摩擦负的匹配。滑环用到年限时更换刷丝相对很方便,滑环设计时刷丝一般作为滑环的定子。

金合金丝滑环

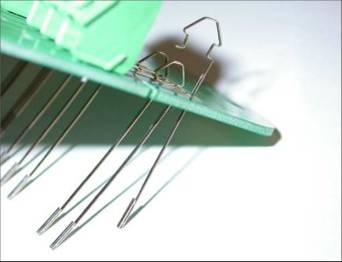

滑环的类型 2、弹性材料和金合金的结合

弹性材料和金合金结合有很好的弹性。弹性材料模具造型设计与生产,特殊角度设计保证每根刷丝力均衡,触点耐磨性好。刷丝触点材料设计刷软这个特性,这样的设计为了更好的与环硬作为摩擦负的匹配。滑环用到年限时更换刷丝相对很方便,滑环设计时刷丝一般作为滑环的定子


滑环

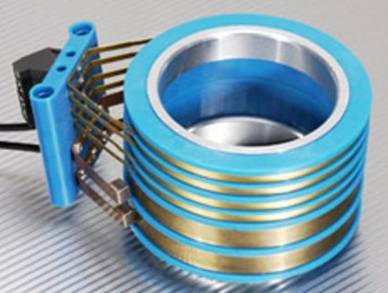

滑环的类型 3、碳纤维(银刷丝束)

碳纤维滑环的设计采用刷硬和环软这个特性,这样的设计为了更好的作为摩擦负匹配,环以银为主要材料,银有很好的润滑性,这样的设计对环寿命要求较高,所以环要大,缺点是环的直径大了,磨损下来磨削会较多,因为单丝型磨损是个点状,环的磨损是个面。刷丝采用刷丝束,丝束与环道运动摩擦时丝和丝偶尔发生相绞,或在震动会造成信号闪断。滑环设计时刷丝一般作为滑环的定子。

 银刷丝滑环

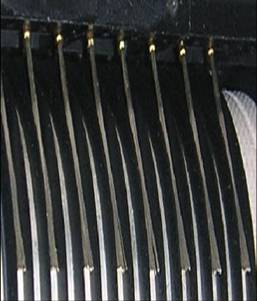

滑环的类型 4、 电触头形式

弹性材料和金合金触头结合有很好的弹性,触头耐磨性好,单刷通过的电流大,触头式刷丝适合与平滑式环道匹配,触头式单点接触在振动时比较容易丢信号。刷丝触点材料设计刷软这个特性,这样的设计为了更好的与环硬作为摩擦负的匹配。滑环用到年限时更换刷丝相对很方便,滑环设计时刷丝一般作为滑环的定子

滑环

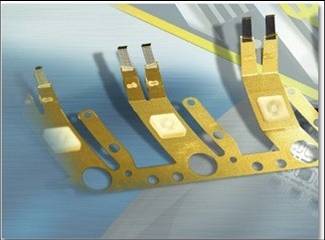

滑环的类型 5、多刷头式电刷
多刷头式电刷是弹性材料和金合金多刷头结合有很好的弹性。多刷头能够保证与平滑式环道更多接触,多刷头触点在长时间运动时,由于刷头与丝太细,金属弹性材料容易疲劳,用到年限时刷头压力不够,容易丢信号。多刷头触点材料设计“刷软”这个特性,这样的设计为了更好的与环硬作为摩擦负的匹配。滑环用到年限时更换刷丝相对很方便,滑环设计时刷丝一般作为滑环的定子。

多触头滑环

滑环的类型 6、墨合金碳刷

弹性材料和石墨合金结合有很好的弹性,石墨合金结合耐磨性好,单刷通过的电流大,触头式刷丝适合与平滑式环道匹配,在旋转运动中容易产生磨损物,需要定期清理和保养,成本低,石墨合金碳刷不太适合传输数据类信号。刷丝触点材料设计刷软这个特性,这样的设计为了更好的与环硬作为摩擦负的匹配。 滑环用到年限时更换刷丝相对很方便,滑环设计时刷丝一般作为滑环的定子。


石墨合金滑环

 经过实验,我司制造的滑环理论直线寿命可达1.5万千米!下图是我司研制的长寿命导电滑环,寿命可达1.5亿转!

长寿命滑环
