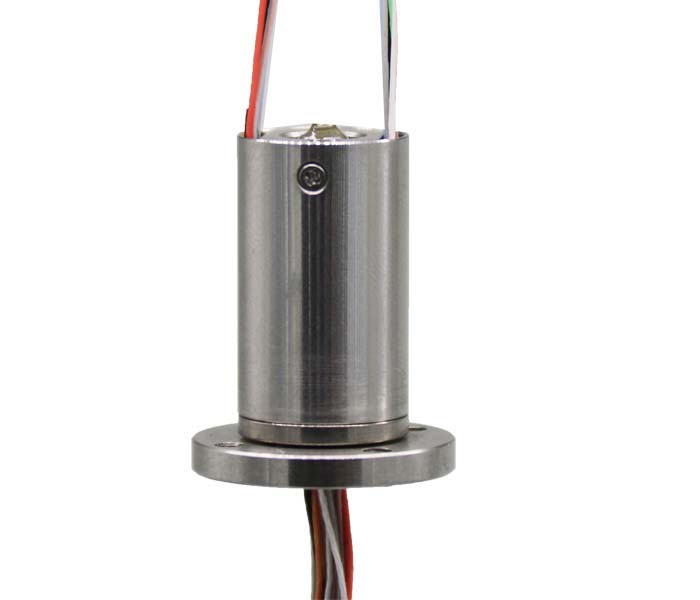

HT013018系列高速微小型滑环

(该系列已形成标准的型号有HT013018-009/HT013018-012/HT013018-018)此款微小型高速长寿命滑环-转速20,000转/分钟,寿命1000万转,性能稳定!
高速滑环作为我司关键技术之一,此款微小型高速长寿命滑环已大量成功应用于某机组型号,经过用户充分的使用验证,我公司的高速滑环性能稳定,寿命长。
  • 技术优势:

    1、 汉唐的核心技术-摩擦副技术:金-金接触技术,保证超长使用寿命。

    2、一体式浇注工艺:保证环槽与轴承的同心度≤0.01mm。

    3、镜面加工技术:保证滑环接触面光洁度可达Ra0.02,接触更加可靠。

    4、精密零部件制造工艺:尺寸公差<0.01mm,精度高,性能更稳定。

    5、先进的刷丝调制工艺:接近于零压力的电刷设计和调试工艺,滑环寿命延长了1/3。

    6、尺寸小,结构紧凑,可满足用户的空间限制要求。

    7、滑环采用整体304不锈钢金属结构,密封性强,适应于极恶劣的环境。

    8、转速高,此款滑环最高转速可达 20000转/分钟。

技术参数

电气技术指标

设计环路

≤18路

绝缘电阻

≥250MΩ/250V/DC

额定电压/电流

80VDC/1A

抗电强度

≥300VAC/50Hz/60s

动态电阻变化值

≤20mΩ

导线长度

标准400mm(可根据要求调整)

机械技术指标

外形尺寸

外径13mm,长度25.4mm

额定转速

0-20000转/分钟

工作寿命

1000万转

工作温度

-50℃~80℃

工作湿度

0~80%RH

接触材料

金-金

壳体材料

304不锈钢

最大启动力矩

0.5N.cm


外形尺寸结构图:涉及到技术保密问题,外形结构图不便公开,如有外形结构图纸需求,请致电我司技术工程师,电话:18000236142(微信同号)



应用领域: 用于高速测试平台应变片信号、热电偶信号等,如航空发动机测试、高铁部件测试、汽车轮毂性能测试!
