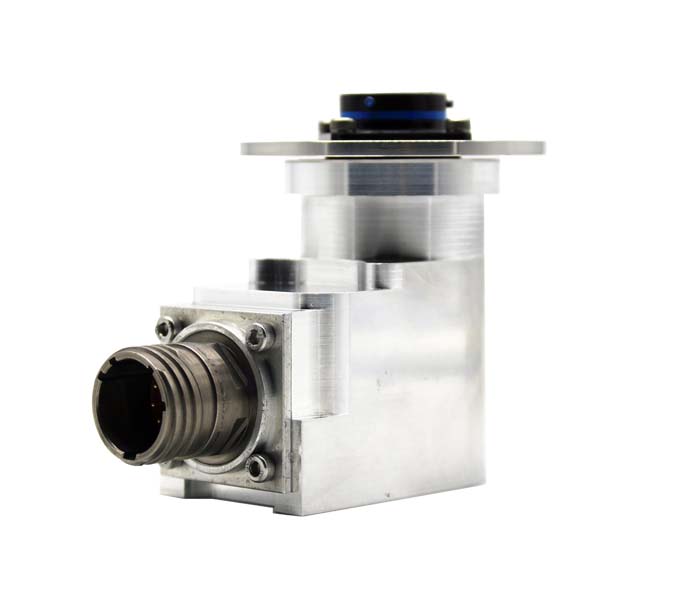

HTT039018-018 长寿命滑环

此款机车六分力测试滑环专门为机车六分力测试而研发设计,车轮转速数据由512脉冲的编码器采集到电路板然后输出电信号,通过导电滑环能对各种车辆车轮上的六分力传感器和应变片信号精确传递到采集仪器,还可采集车轮转速,从而帮助设计者得到车轮各个部件在各种环境下的疲劳寿命,这些数据对车身还处于建模阶段具有重要的指导意义。该滑环防震、防雨、防尘,可用于试验台或者各种恶劣的测试路况。
  • 技术优势:

        1、每个滑道采用多触点技术设计,结构设计小巧紧凑

        2、环道采用“V”型槽的设计, “多”点式接触

        3、电刷采用弹性体和贵金属结合, 贵金属接触触点保证超长工作寿命

        4、金-金接触电阻极低,生成的磨损碎屑极少, 更长的维护周期

        5、金属不锈钢或铝合金外壳设计

        6、结构小巧紧凑,安装简单便捷

        7、低温振动运行平滑

        8、滑环可达3000 转/分钟(可定制),内置512脉冲TTL信号输出测速装置

技术参数

电气技术指标

设计环路

18路

绝缘电阻

100MΩ/100VDC

电流

1A

电压

250VAC

抗电强度

250V/AC/50Hz/60s无击穿、跳火、闪烁、电晕现象

动态电阻变化值

≤10mΩ

机械技术指标

额定转速

0-3000转/分钟(可定制高转速)

寿命

≥5000万转

工作温度

-40℃~+60℃

接触材料

金-金

壳体材料

铝合金或不锈钢

防护等级

IP65
