详细的导电滑环原理示意图

作者:九江汉唐 日期:2022-03-14 人气:5331

          我们知道导电滑环在固定和360°旋转表面之间传递功率和数据。但这是怎么发生的?为什么它可以传输功率和数据呢?滑环如何工作?想要了解导电滑环工作原理,那么首先需要知道滑环的内部结构是什么样的。为了让大家更加清楚地了解导电滑环是怎么样工作的,下面就通过导电滑环工作原理图来直观地进行展示:

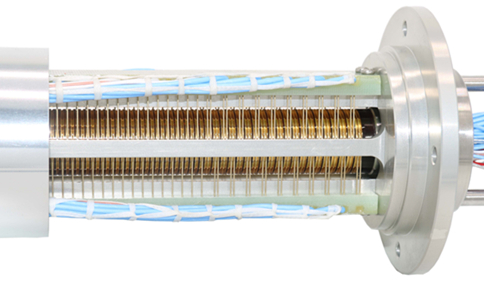

           导电滑环实物图:

导电滑环

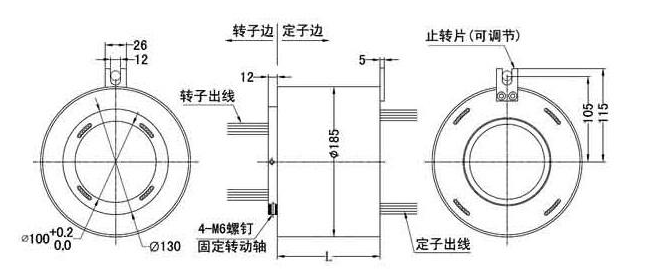

          导电滑环内部结构图:

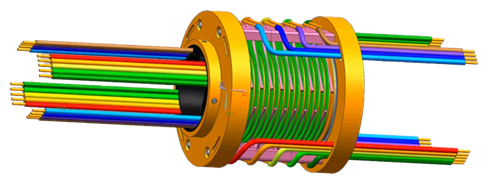

导电滑环内部结构图



导电滑环内部结构图

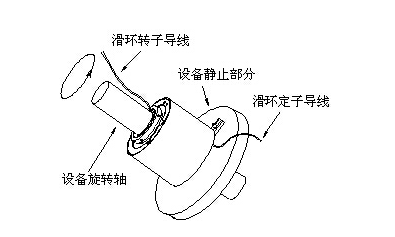

             导电滑环工作原理示意图:

导电滑环原理示意图

           从上面一系列图片可以看出,大体上,滑环由两个主要部件组成 - 金属环和电刷触点。金属环沿着环体的轴堆叠而成,当然根据不同的性能要求其制作工艺也不一样。导线焊接在金属环体上。而电刷也是同理。滑环工作的时候会分成两种情况:导电滑环环体转动而电刷静止和电刷旋转而环体保持静止,在360°旋转的过程中通过两者之间的相互摩擦传递各种能源和信号。说得简单点导电滑环就是传递能源和信号的旋转接头,巧妙的解决了无刷电机在使用过程中的线路缠绕问题。滑环都包含在外壳内,以保护它们免受灰尘,湿气和其他可能导致其故障的因素的影响。
