过孔导电滑环的安装方法及注意事项

作者:九江汉唐 日期:2022-10-09 人气:1009

过孔导电滑环是属于一款内部结构比较复杂精密机械产品,也是属于机械设备的关键部件,在设备中起着非常重要的作用。因此从设计、制作,到运输、安装都需要严格的把控。否则会影响滑环的传输精度和质量。

一、过孔导电滑环的安装方法

过孔滑环一般为整体式结构,即转子与定子之间不分体,一体化设计。安装时将旋转装置的轴放入滑环的中心孔,然后在对滑环的止转片进行固定即可。

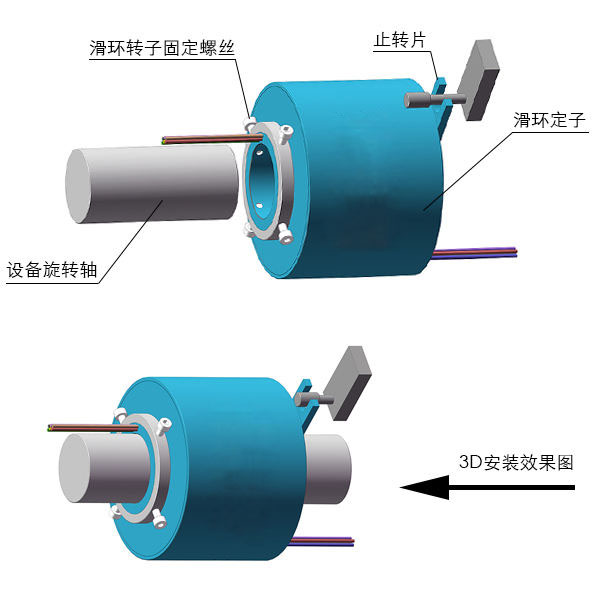

1. 有止转片和定位螺丝滑环安装方法

假设要将滑环安装到A设备上,安装步骤如下:

1.1 将滑环要安放在A设备的旋转轴上;

1.2 固定滑环转子部分:用6角螺丝刀拧紧滑环转子的4个螺丝,使滑环的转子能随A设备的旋转轴一起转动;

1.3 固定滑环定子部分:拧紧滑环止转片的螺丝,使滑环的定子固定在A设备上,并始终保持固定状态。

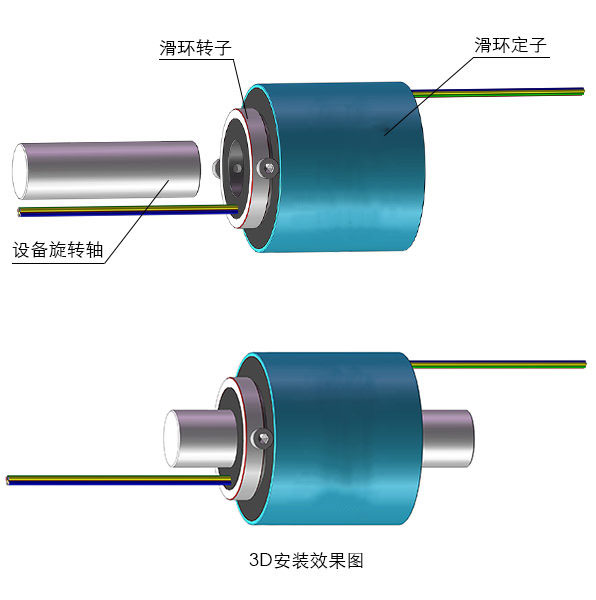

2. 无止转片滑环安装方法

部分微型过孔滑环,尺寸小,扭矩也非常小,安装时,只需固定转子和定子部位的出线即可,也可以将滑环外壳与设备固定。

1.1 将滑环要安放在A设备的旋转轴上;

1.2 固定滑环转子部分出线;

1.3 固定滑环定子部分出线。



二、过孔导电滑环安装的注意事项

过孔导电滑环的安装注意事项有:

1.一般滑环厂家都会随滑环附上安装说明书。安装前一定要认真阅读,只有认真阅读该说明书后的技术人员才能对滑环进行安装和装配。

2.在安装和拆卸滑环时所有的电流传输都必须关闭。在滑环还在通电状态时,严禁安装或拆卸滑环。

3.滑环内部有易碎组件必须小心轻放。

4.不要拉扯电缆或电缆头 ,严禁电缆或连接头受到外力。

5.不能在滑环上钻孔。

6.不能让滑环从高处坠落,否则滑环内外部组件容易损伤,知道滑环出现故障。

7.不能挤压和弯曲电缆,以免点浏览损伤或被扭断,影响电信号的传输。

8.不能弯曲或损坏连接头内的针。

9.保持止转装置能承受额外的作用力。

10.由于滑环的外形设计有可能和客户安装时的实际需求不匹配, “强行安装” 滑环(例如固定了定子和转子以致在旋转时不能正常转动)是不被允许的,这有可能会造成滑环精度的变化、组件变形以致整个滑环提前报废。因此,不能在安装过程中采用敲击、挤压等“强行安装” 方式。

11.导电滑环系精密电气部件,应在干燥、少尘的环境下工作。如工况恶劣,必须增加防护措施。

导电滑环安装精度也严重地影响了其使用性能和寿命。因此,在安装的时候技术工程师一定要格外的注意,严格按照厂家的安装指导说明来进行安装。特殊的复杂的滑环,可能还需要集成到一些设备中。在这种情况下,滑环厂家可能会委派专业的技术工程师进行现场的安装指导说明。
