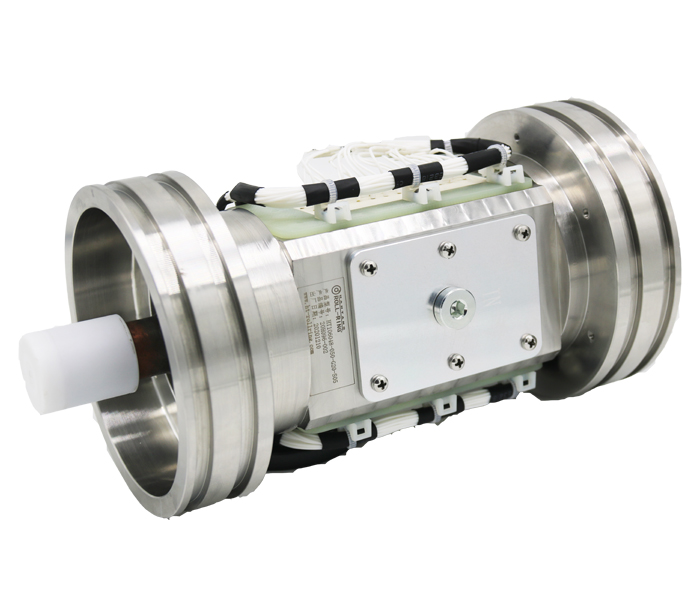

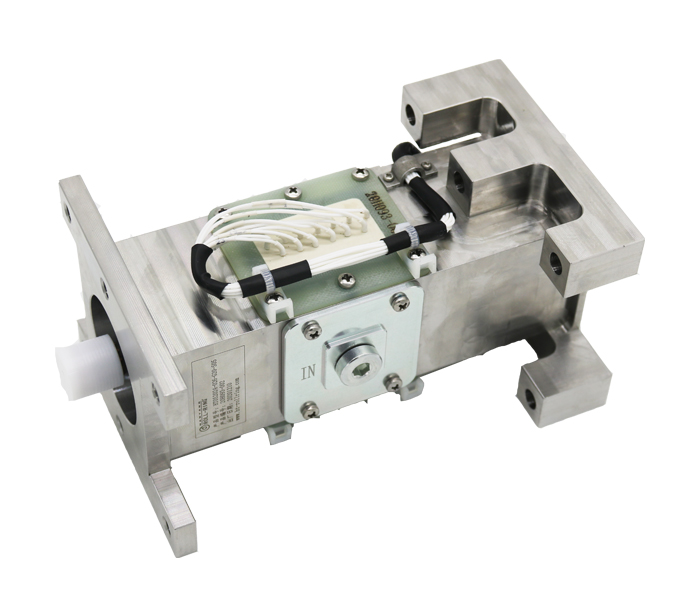

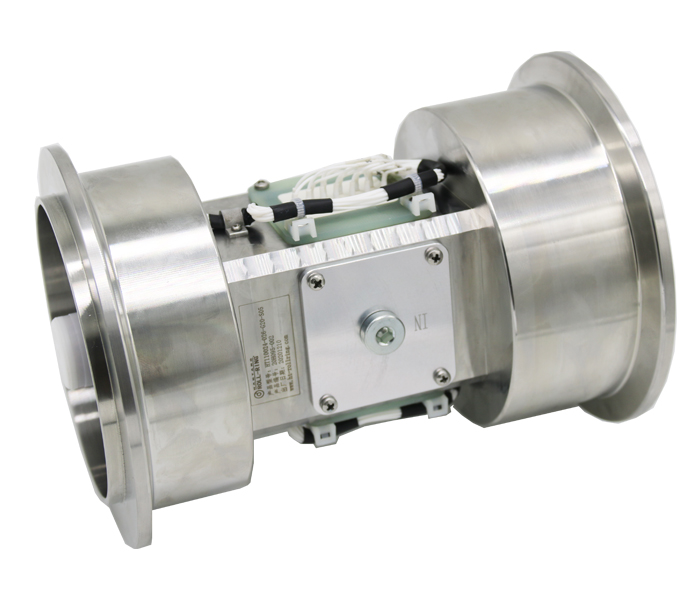

非标定制高速大启动力矩滑环

   该系列产品是汉唐光电专门为某研究所研制的 20000 转/分钟的传扭型高速滑环引电器,它是将引电器主轴作 为传动轴使用,最大扭矩 400N.m,由于扭矩需求导致轴体尺寸加大,轴体尺寸和接触摩擦副线速度成正 比,导致摩擦热快速堆积,此次设计产品最大线速度 32m/s,已经超过我们以往实验数据的 28m/s。电气技术指标设计环路24路、48路绝缘电阻≥250MΩ/250V/DC额定电压/
  • 技术优势:

    ● 汉唐的核心技术-摩擦副技术:金-金接触技术,保证超长使用寿命。

     精密零部件制造工艺:尺寸公差<0.005mm,精度高,性能更稳定。

     尺寸小,结构紧凑,可满足用户的空间限制要求。

     转速高,此款滑环最高转速可达20000转/分钟。

     先进刷丝调制工艺:接近于零工作压力的电刷设计和调试工艺,滑环寿命延长了1/3。

     滑环整体采用304不锈钢金属结构,密封性强,适应于极恶劣的环境。


   该系列产品是汉唐光电专门为某研究所研制的 20000 转/分钟的传扭型高速滑环引电器,它是将引电器主轴作 为传动轴使用,最大扭矩 400N.m,由于扭矩需求导致轴体尺寸加大,轴体尺寸和接触摩擦副线速度成正 比,导致摩擦热快速堆积,此次设计产品最大线速度 32m/s,已经超过我们以往实验数据的 28m/s。

电气技术指标

设计环路

24路、48路

绝缘电阻

≥250MΩ/250V/DC

额定电压/电流

500mA

抗电强度

250VAC/50Hz/60s

动态电阻变化值

≤10mΩ

电噪声(0~1kHz范围内)

≤250μV  p-p

机械技术指标

使用寿命

5000万转

温度范围

-20℃~80℃

耐震

≥30g

重量

≤3000g
