HT025系列微小型滑环

HT025精密导电滑环系列产品为武器系统需求小空间的滑环量身定制,满足武器发射、存储和工作全性能条件,特殊的制造工艺满足武器长期储存过程滑环性能保持性优越。
  • 技术优势:

         1、 金-金接触,导电率高,导热性能好,电阻温度系数小(具有抗硫化、抗氧化、抗腐蚀性气体等特性),具有一定的硬度、耐磨性好等特点(抗熔焊性能好,耐电弧腐蚀和烧伤)。

         2、一体式浇注工艺:保证环槽与轴承的同心度≤0.01mm。

         3、 镜面加工技术:保证滑环接触面光洁度可达Ra0.02,接触更加可靠。

         4、精密零部件制造工艺:尺寸公差<0.01mm,精度高,接触更稳定。

         5、 接近于零压力的电刷设计和调试工艺,滑环寿命延长了1/3。

         6、尺寸小,结构紧凑,可满足用户的空间限制要求。

         7、 滑环采用整体不锈钢金属结构,适应于极恶劣的环境。

    HT025精密导电滑环系列产品为武器系统需求小空间的滑环量身定制,满足武器发射、存储和工作全性能条件,特殊的制造工艺满足武器长期储存过程滑环性能保持性优越。

技术参数

电气技术指标

设计环路

36、56

绝缘电阻

500MΩ/500V/DC

额定电压/电流

0-240VDC /Max 2A

抗电强度

250VAC/50Hz/60s

动态电阻变化值

≤10mΩ

机械技术指标

额定转速

0-250转/分钟

工作寿命

1000万转

工作温度

-40℃~85℃

接触材料

金-金

壳体材料

303不锈钢

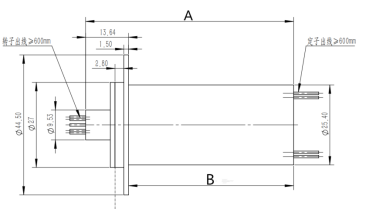

带法兰外形尺寸

环数

A的尺寸

B的尺寸

36环

66mm

52.40mm

56环

89mm

75.30mm

36环组合方式

36路2A

4路5A,28路2A

4路10A,20路2A

56环组合方式

56路2A

4路5A,48路2A

4路10A,40路2A


外形结构图:由于涉及到技术保密问题,外形结构图不便公开,如有需求请致电我们的技术工程师13097026902(微信同号)
