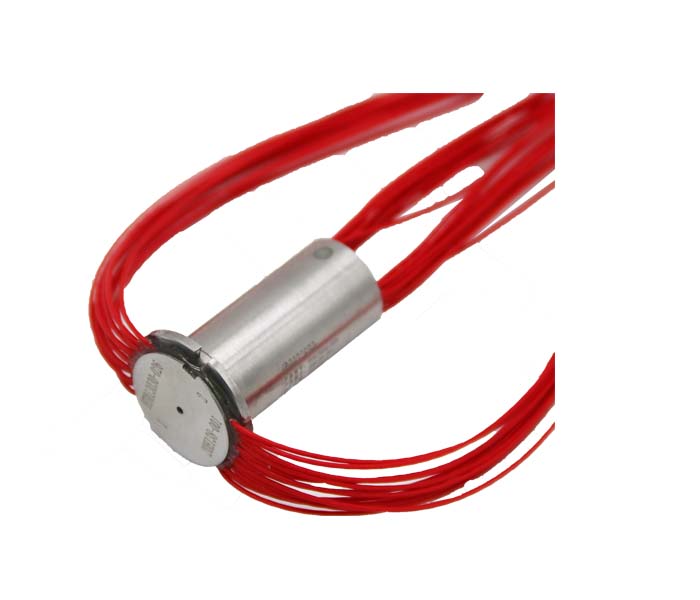

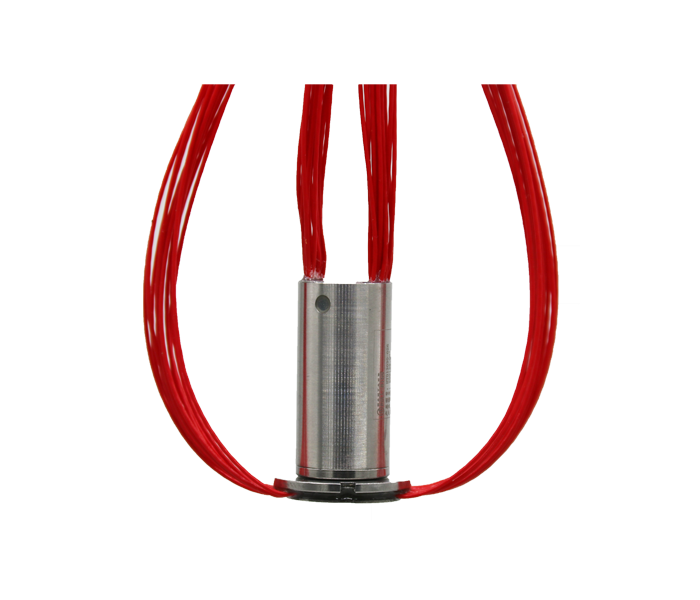

HT013030系列微小型滑环

HT013030系列产品为武器系统需求小空间的滑环量身定制,满足武器发射、存储和工作全性能条件,特殊的制造工艺满足在武器的长期储存过程中滑环性能保持优越。
  • 技术优势:

    1、 金-金接触,导电率高,导热性能好,电阻温度系数小(具有抗硫化、抗氧化、抗腐蚀性气体等特性),具有一定的硬度、耐磨性好等特点(抗熔焊性能好,耐电弧腐蚀和烧伤)。

    2、一体式浇注工艺:保证环槽与轴承的同心度≤0.01mm。

    3、镜面加工技术:保证滑环接触面光洁度可达Ra0.02,接触更加可靠。

    4、精密零部件制造工艺:尺寸公差<0.01mm,精度高,接触更稳定。

    5、接近于零压力的电刷设计和调试工艺,滑环寿命延长了1/3。

    6、尺寸小,结构紧凑,可满足用户的空间限制要求。

    7、 滑环采用整体不锈钢金属结构,适应于极恶劣的环境。

技术参数

电气技术指标

设计环路

50、26

绝缘电阻

200MΩ/250V/DC

额定电压/电流

0-100VDC /Max 1A

抗电强度

200VAC/50Hz/60s

动态电阻变化值

≤15mΩ

机械技术指标

外形尺寸

外径13mm,长度29.4mm

额定转速

0-300转/分钟

工作寿命

1000万转

工作温度

-40℃~80℃

接触材料

金-金

壳体材料

303不锈钢

最大启动力矩

≤1N.cm

重量

不计导线不大于60g

导线规格

AF200-0.05mm²


外形结构图:涉及到技术的保密,外形结构图不便公开,如有需求,请致电我们的技术工程师18579220691(微信同号)。

应用领域:各类惯导系统平台。
