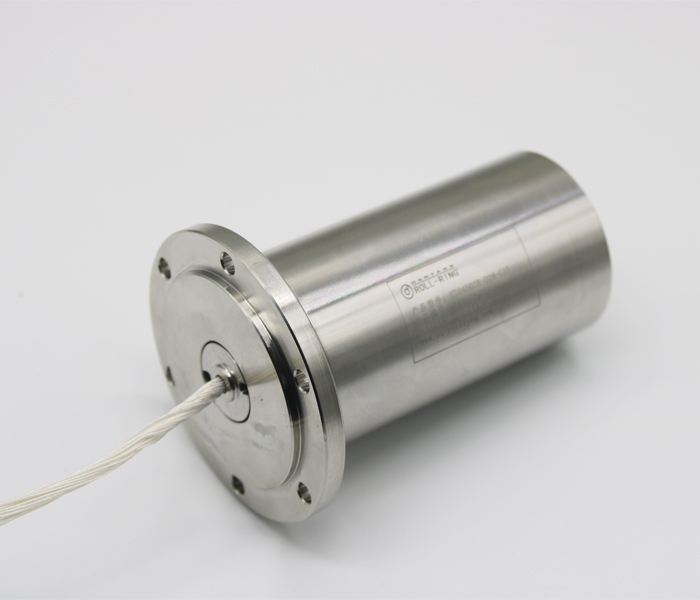

HT045028-G18系列免冷却高速滑环

高速滑环是我司核心关键技术之一。此款高速滑环采用最新的技术和工艺,无需冷却装置是该产品最大的特点,两端导线输出,最高应用转速18000转/分钟,根据实际需求配置不同转速。
  • 技术优势:

       1、汉唐的核心技术-摩擦副技术:金-金接触技术,在低电压的弱电信号优势明显。

       2、一体式浇注工艺:保证环槽与轴承的同心度≤0.01mm。

       3、镜面加工技术:保证滑环接触面光洁度可达Ra0.02,接触更加可靠。

       4、精密零部件制造工艺:尺寸公差<0.01mm,精度高,性能更稳定。

       5、先进的刷丝调制处理工艺:接近于零压力的电刷设计和调试工艺,滑环寿命延长了1/3。

       6、尺寸小,结构紧凑,可满足用户的空间限制要求。

       7、滑环采用整体304不锈钢金属结构,密封性强,适应于极恶劣的环境。

       8、无需额外冷却,转速高,此款滑环最高转速可达 18000转/分钟。

       9、在18000转/分钟的转速下,可连续工作90小时。

技术参数

电气技术指标

工作环路

12-20-28路可选

绝缘电阻

≥110MΩ/250V/DC

额定电压/电流

80VDC/1A

抗电强度

≥250VAC/50Hz/60s

动态电阻变化值

≤10mΩ

导线长度

标准600mm(可根据要求调整)

机械技术指标

额定转速

2000-18000转/分钟

工作寿命

1亿转

工作温度

-20℃~80℃

工作湿度

25~95%RH

接触材料

金-金

壳体材料

304不锈钢

最大启动力矩

<2N.cm

防护等级

IP65



应用领域: 用于高速测试平台应变片信号、热电偶信号等,如航空发动机测试、高铁部件测试、汽车轮毂性能测试!

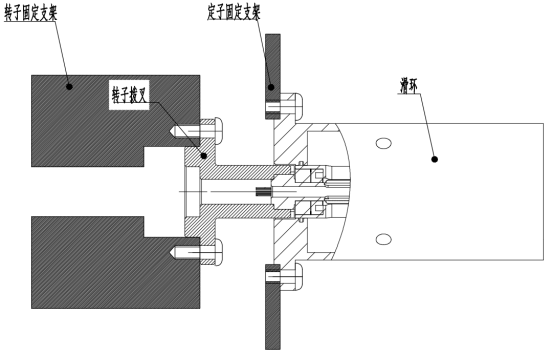

安装示意图:
