压气机转子叶片动应力测试系统

一、动应力测试原理、方法

拟采用电阻应变计感应试件的机械变化力，通过动态数据采集系统前端进行信号调理成电压信号进行采集。转子叶片测试方法为“应变计 + 高速滑环引电器”的测量方式进行，通过动态数据采集系统分析软件采集分析从而获得叶片动应力。

二、设计思路

应变片与高速滑环引电器相结合具有成本低，测量精度高的优点，根据转子叶片产品结构，加装滑环引电器，将各个叶片上的应变计测量引线引至压气机中心转轴，然后从压气机转轴中心穿出与滑环引电器连接。

三、滑环引电器安装及测试系统联调

在转子叶片上进行滑环引电器安装，将测试引线通过支板引出机匣，通过长导线与动态数据采集系统连接，调试动态数据采集系统。

四、应变片及应变胶选型

根据不同材料及使用温度选择应变计：工作温度小于150℃的叶片选用BA系列应变计，采用专用树脂胶粘接，可长期工作温度可到150℃，具有良好的绝缘性能和应变传递性能。

五、高速滑环引电器型号推荐

整个试验测试中高速滑环引电器至关重要，高速滑环引电器性能的好坏将会导致测试数据的真实性，从而影响测试试验成功率。为满足测试系统需求，公司研发的免冷却型高速滑环引电器系列产品技术成熟，且已经通过公司内部试验验证以及客户现场使用验证。

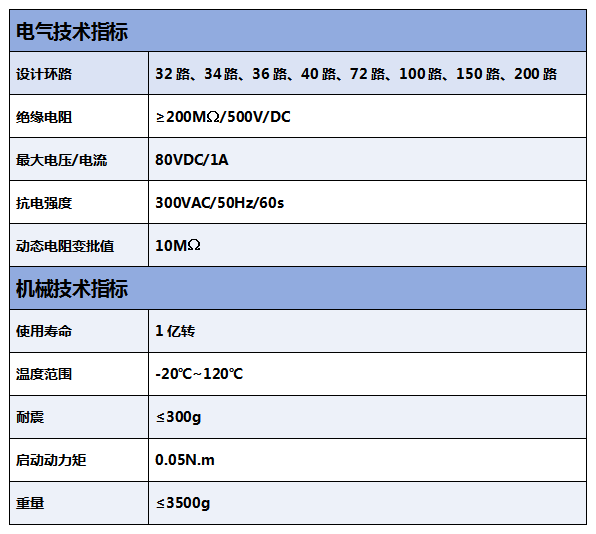

详情技术参数：

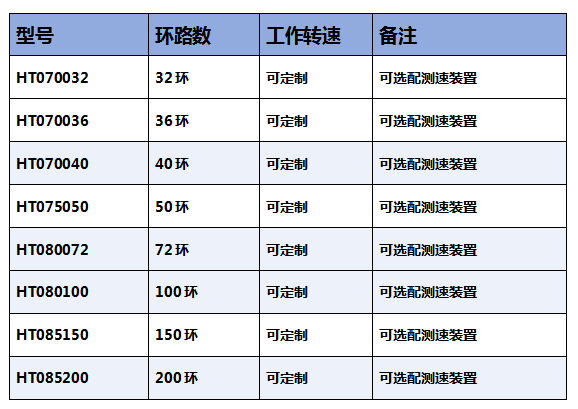

     选型表:

六、技术成熟度分析

压气机转子叶片动应力测试系统作为公司成熟的商用产品和广泛应用的专业技术，绝大多数技术成熟度达到TRL9，部分技术成熟度为TRL7，所有测试项目均已在航发或燃机整机货部件试验中成功实施。
