汉唐光电的导电滑环在高速高精密转台上的应用

            精密转台顾名思义可以进行旋转运动,可输出一定的扭矩,实现高精定位。精密转台的应用十分广泛,如高精度测量,光学检测和制造以及纳米制造技术。转台是用于用于监控行业的精密设备, 根据不同的要求可分为单轴转台、双轴转台、三轴转台、多轴转台(三轴以上); 双轴转台 位置转台、速率转台、加速度转台; 无磁转台、温控转台; 高速转台、超高速转台; 手动转台、电动转台等等

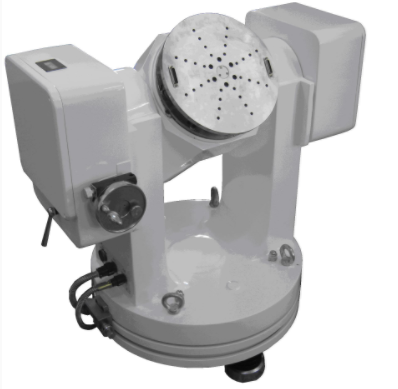

高速高精密转台滑环

           转台滑环作为一种新兴应用类别的滑环,根据其使用场所,可以分为仿真转台滑环及测试转台滑环。转台滑环是指专门为转台上使用而设计的导电滑环。由于转台滑环一般应用于比较高端的领域如军工转台等,对产品尺寸、信号、性能要求严格,需要滑环厂家不仅技术实力强,对产品的品质把控及售后服务均有严格要求。在不同的应用当中,转台的要求也不相同,如电流,电压大小,通路数,通讯和控制信号也不一样。通常在很多应用当中,还需要同时传输液体或者气体实现转台上液压和气压元件正常工作。对大多数转台来说,需要传输给转台动力电源,测量信号,控制及通讯信息。同时转台的转速很高有时需要达20000RPM,所以最重要的是确保滑环在此高速的情况下实现动力,信号的可靠及低衰减。
           九江汉唐光电基于进入滑环行业丰富研发制造经验,结合摩擦力学、电子学、材料学及相关的标准,并通过先进的加工工艺,研发了高工作速度滑环,为需在旋转平台与静止平台之间传输低电流或信号的高速运转的精密设备提供了有效的解决方案。从根本上克服了传统导电滑环速度低、不耐磨的缺点。转台滑环已经在多台测试转台、仿真测试转台等设备上测试成功,我司的转台
滑环有力矩低、电阻波动值低、外形紧凑,通路数多、信号类型多、尺寸紧密、性能要求高目前我司用于精密转台的滑环主要有以下代表产品:

一、低速长寿命转台滑环:
主要技术特点有:
1、滑环采用整体铝合金金属结构,接触技术采用金/金接触方式,导电环采用黄铜基材,表面电镀贵金属(金钯镍合金),厚度不小于5微米,环道表面光洁度Ra0.05,电刷材料为贵金属合金(AuAgCu),含金量大于75%,导线AFR250系列镀银导线,滑环预计使用寿命1000万转。
 2、 湿度80%,滑环的环对壳绝缘500VDC/300兆欧姆,环-环绝缘500VDC/300兆欧姆,耐压测试根据设计要求:(设计12-100V)500VAC/60S\(设计220-400V)1000VAC/60S
 3、 动态接触电阻波动值<0.005欧姆

转台用滑环

二、高速转台滑环:目前我司研制出一款40000转/分钟的高速导电滑环,可用于高速高精密转台上,主要技术指标如下:
1、设计环路20路,合格环路≥18路
2、绝缘电阻:≥200MΩ/250VDC
3、抗电强度:0-500V/50HZ/60S
4、动态接触电阻变化值:≤20mΩ
5、环路电流:3A
6、摩擦力矩:3.5N.cm
7、引线长度:300±20mm
8、重量:≤400g
9、工作温度:-40℃~+50℃
